蒸汽快速扩散器产品原理:
RKS系列蒸汽快速扩散器是由蒸汽分配器、集水管、若干蒸汽扩散分布管、高密度干蒸汽喷嘴等结构组合而成，其原理是蒸汽通过主管路均匀分散进入蒸汽分布 管，再由高密度干蒸汽喷嘴喷出进行空气加湿，整个过程所产生的冷凝水汇集到另一主管路经冷凝水管排出。由此完成了空气加湿的目的。
蒸汽扩散器布置方式：

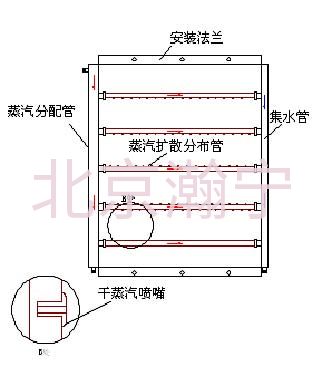

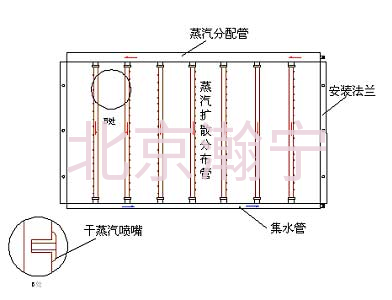

垂直式快速扩散管 水平式快速扩散管

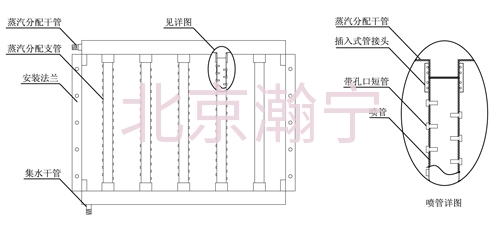

蒸汽快速扩散器系统图：
产品特点：
1、蒸汽超短吸收距离：可以节省空调箱或风管尺寸及相关安装费用，蒸汽吸收距离最短只需200mm以上。
2、干蒸汽加湿：科学的组合式设计保障汽水分离非常彻底，喷嘴直供干蒸汽，决无滴水现象产生。
3、蒸汽分布均匀：设备采用若干蒸汽分布管均匀分布配以高密度干蒸汽喷嘴，使得蒸汽能够最大限度的与空气充分接触、混合。
4、无蒸汽压力限制：无障碍无动力式汽水分离方法及高密度喷嘴使得设备具有无压汽水分离及超强分压能力，并且无需安装蒸汽夹套管来提高蒸汽品质。
技术参数表:
表一：蒸汽分配器管尺寸规格表
尺寸规格（mm） | 最大蒸汽容量（kg/h） |
锅炉蒸汽 | 低压蒸汽 |
70×70 | 450 | 220 |
90×90 | 800 | 360 |
115×115 | 1230 | 580 |
140×140 | 1800 | 950 |
表二：蒸汽扩散分布管间距尺寸表
分布管间距尺寸(mm) | 75 | 110 | 150 | 225 | 300 |
最大加湿量（kg/h·㎡） | 176 | 130 | 90 | 60 | 45 |

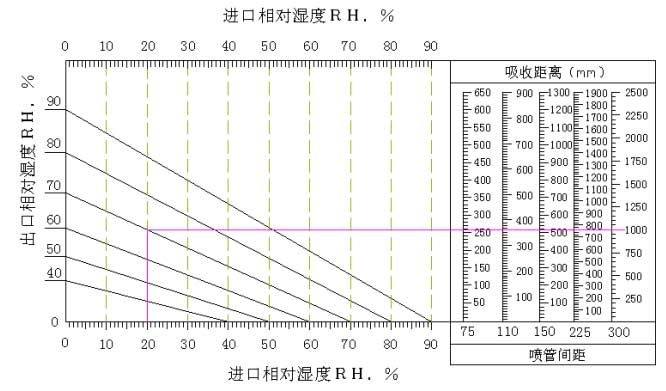

表三：蒸汽扩散分布管间距与吸收距离
（如弯道、冷热盘管、风机、过滤器等）之间的最短距离即为规定的吸收距离。如果这个距离过短，则会造成蒸汽还为来得及汽化就遇冷冷凝，会造成严重后果，例如电机烧毁、风道带水、打湿过滤器等后果。
加湿器选型举例：
工况条件：风量为36000m3/h （全新风）；表冷器面积为2m×2m=4㎡；新风状态为温度5℃，相对湿度50%RH，空气经加热后的温度为14℃，相对湿度30%RH，要求加湿后为温度14℃，相对湿度为90%RH；加湿段小于1000mm。
计算加湿量：经计算工况所需加湿量为270kg/h。
确认管距：参照表二与表三确认最佳蒸汽分布管间距为150mm。
确认蒸汽分配器管尺寸：由于考虑到蒸汽的冷凝损失，实际所需的蒸汽量为270kg/h*1.2=324kg/h。再对照表一确认在使用锅炉蒸汽时蒸汽分配器管尺寸为70*70，在使用低压蒸汽时蒸汽分配器管尺寸为90*90。
确认型号：RKS-70(90)-150—2000×2000
※ 当空调箱的高度尺寸大于宽度尺寸时宜选用垂直蒸汽分布管形式的蒸汽快速扩散；
※ 当空调箱的高度尺寸小于宽度尺寸时宜选用水平蒸汽分布管形式的蒸汽快速扩散器。

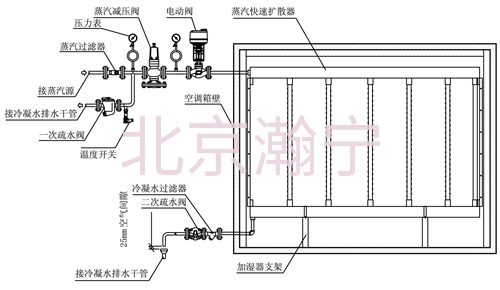

蒸汽快速扩散器疏水器连接图：

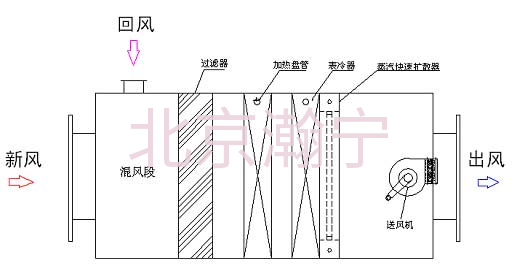

蒸汽快速扩散器在空调箱内的安装位置示意图：

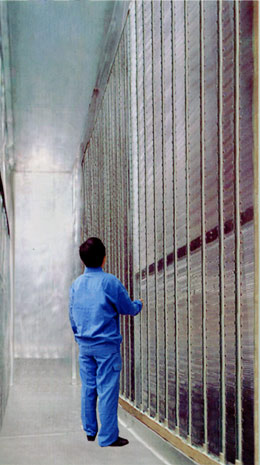

蒸汽快速扩散器在空调箱内的安装图：
