概述：

   RQ系列干蒸汽加湿器维护费用低，能满足对相对湿度的精确控制，蒸汽分布均匀，能迅速在空气中被完全吸收等优点.安装简单,广泛用于各个领域，如制药，医院，电子厂，菌类培养室，机房，纺织，烟草，宾馆，写字楼，印刷等场所。

   北京瀚宁空气技术有限公司生产的干蒸汽加湿器分为外置式干蒸汽加湿器、内置式干蒸汽加湿器二种系列，能为一般场所和工艺环境提供相对湿度的精 确控制，二种系列都采用不锈钢材料制造，可在腐蚀性环境、恶劣条件下使用。瀚宁公司科研人员一直致力于蒸汽加湿技术的开发和研制，以优质的产品和良好 的服务奉献给用户。

    外置式：                                                                                                                         内置式：

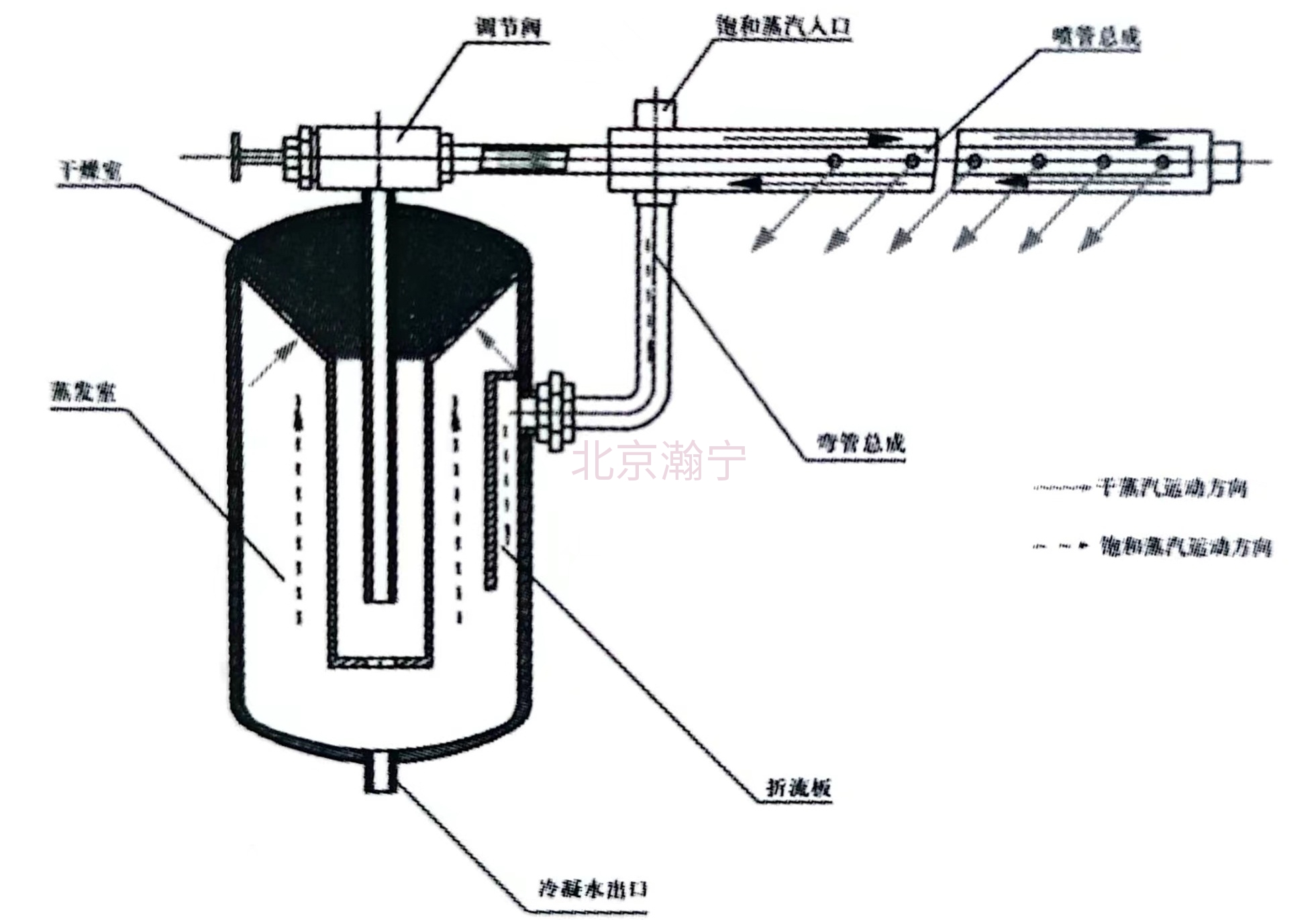

工作原理:

   接通蒸汽源，饱和蒸汽在喷管外套中作横向运动，环向流入弯管，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用及折流板的阻挡，蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份 的蒸汽由分离室顶部进入已被预热的干燥室，干燥室内充满着不锈钢过滤材料，对蒸汽中残留的水份进行过滤、分离；打开调节阀，干燥室内压力下降，汽化温度降 低，残留于蒸汽中的水份再被加热汽化，从而完成了对饱和蒸汽的干燥处理，完成了对饱和蒸汽的汽水分离；干燥的蒸汽经调节阀进入喷管，从带有消声金属网喷孔 中喷出，实现了对空气的加湿处理。

二、适用范围:

   空调及风管配套加湿系统，高精度加湿场所，高洁净加湿场所，不同型号的加湿器能够满足各种蒸汽加湿的要求。

三、RQ型干蒸汽喷射式加湿器显著优点：

      1、性能稳定可靠

            a、全不锈钢材质，独特的外形结构设计，不仅美观大方，而且减少了冷凝水，并消除了冷启动时水滴的飞溅；

            b、采用锥形汽水分离装置，离心式设计，能有效地去除夹带的水滴和冷凝水；

            c、双重保温夹套喷管有效地防止了蒸汽冷凝水的凝结；

            d、二次分离及闪蒸腔排除所有可能的水滴，仅允许干蒸汽离开分离器；

       2、可靠的吸收；

            a、经过保温设计的喷管，配上蒸汽喷射用喷嘴，可以均匀的喷出干蒸汽；

            b、优化的结构设计，最大限度的降低了蒸汽喷射时噪音；

       3、多样的控制方式可供选择；

             手动式、电磁阀式、电动开关式、电动比例式、气动式

使用条件：

        1、必须有蒸汽源，蒸汽表压在0.02-0.4Mpa范围内，大于0.4Mpa时，需要安装减压阀；

        2、蒸汽源温度：小于150℃；

        3、环境条件：温度4℃－40℃,湿度过≤85%RH；

        4、用于组合空调机组，新风机组，风道内安装；

        5、 电源：AC220V,50HZ;允许波动范围：-15％～+10％；

        6、疏水器：选用自由浮球式或倒置桶式疏水器,并加装旁通阀；

        7、加湿器进口应装过滤器,确保蒸汽洁净；

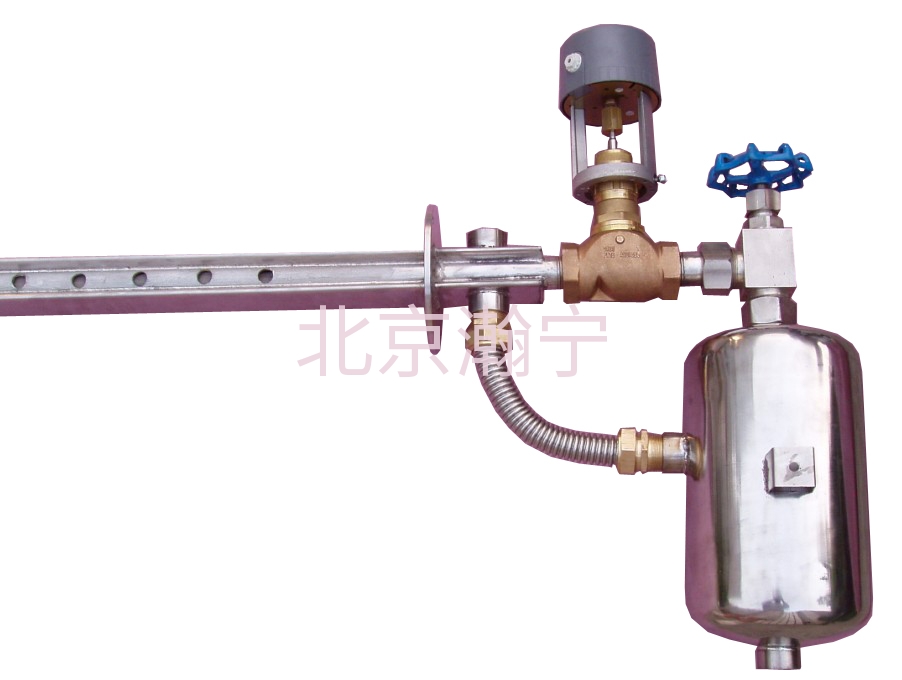

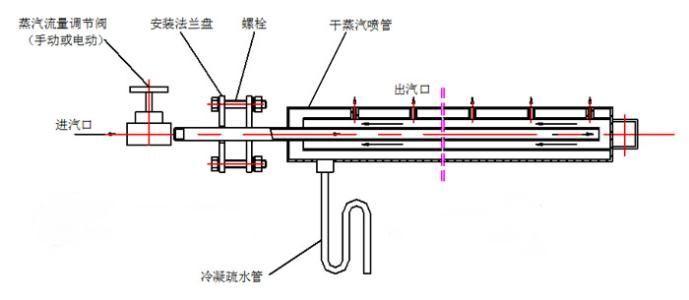

外置型外形示意图：

规格表：

执行机构：

  M2： 电动基本型：

　　特点∶电动基本型干蒸汽加湿器在蒸汽调节手柄上安有一只STAND专用基本型电驱动器，采用电机驱动，通+24V弱电电压则电机正转，通-24V弱电电压则电机反转。该驱动器扭矩大，关闭可靠。电机的正/反转带动阀门的打开和关闭。
　　电接口：电源：AC24V

        M3：电子定位型：

　　特点∶电子定位型干蒸汽加湿器在蒸汽调节手柄上安有一只STAND专用电子定位型电驱动器，采用电机驱动，电驱动器上安有一块智能化电路板，可 将0～10V/4～20mA的电信号转换成电机的角位移信号，再转换成阀的开启度，从而达到控制蒸汽输出量的目的。该系统比较适合工艺性加湿项目和有 DDC控制要求的场合。
　　电接口：电源：AC24V　　信号： 0～10VDC/4～20mA

关于电动阀的几点说明：

　　※我公司提供的标准型电驱动器有瀚宁专用电动基本型和电子定位型两种可供选择，

　　※用户若需其它类型的电驱动器，如江森西门子或霍尼韦尔型，可与我公司技术部联系，我公司也可提供；但应注意其接收信号与控制信号

　　※对于停电后需要自动关闭蒸汽加湿器的用户，我们提供3套方案供参考∶

            ※对于要求抗干扰能力强的场所，电驱动器应尽量选择可接收4～20mA信号的型式！

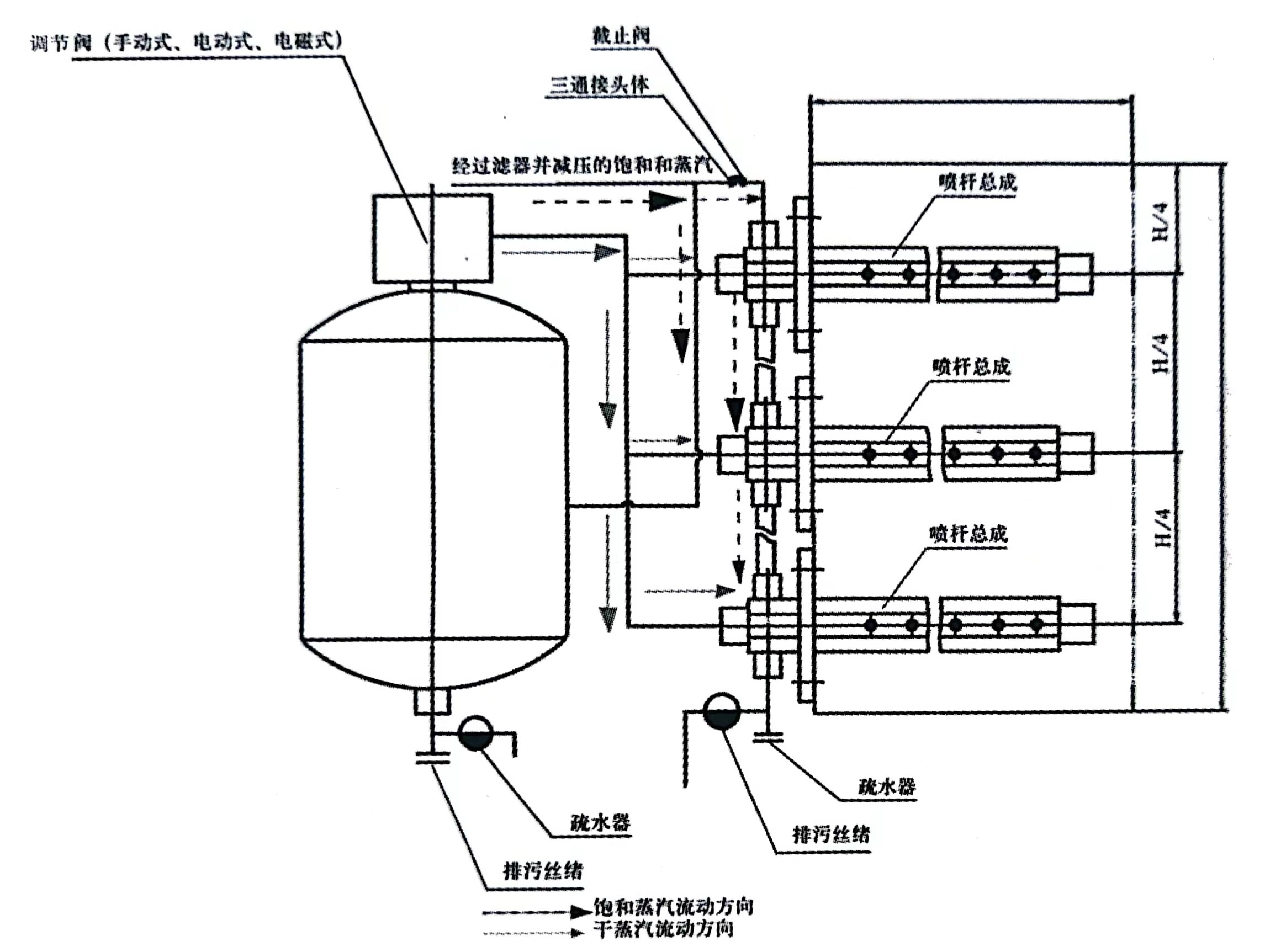

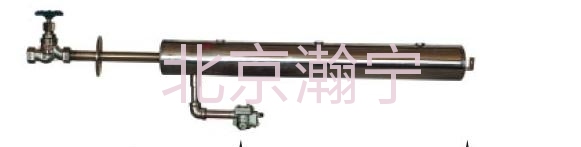

多喷杆干蒸汽加湿器：

        对于空调箱或风道而言，干蒸汽加湿器所喷出的蒸汽必须均匀地喷射到空气中，以便快速吸收，防止蒸汽在流动中遇到阻挡物而产生冷凝现象。

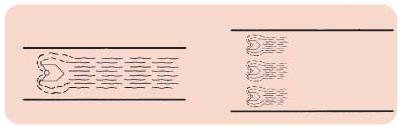

         在通常的风道内安装单根蒸汽喷杆可以实现蒸汽的理想分配；但在大风道或大风量的空调机组内，可能需要加宽排放蒸汽的分布区，以达到蒸汽快速均匀扩散，这就需要安装多个蒸汽喷杆。

         一般情况下，空调箱或风道中安装干蒸汽加湿器遇到以下情形，建议采用多喷杆蒸汽加湿方式：

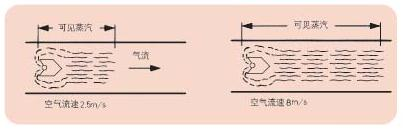

                1、风道内风速超过4m/s；

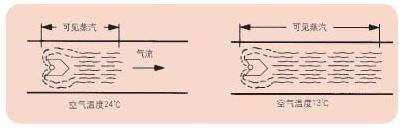

                2、风道的空气温度低于18℃；

                3、加湿器下游装有中、高效过滤器；

                4、加湿量要求比较大，单台加湿器无法满足要求；

                5、风道截面高度大于1500mm;

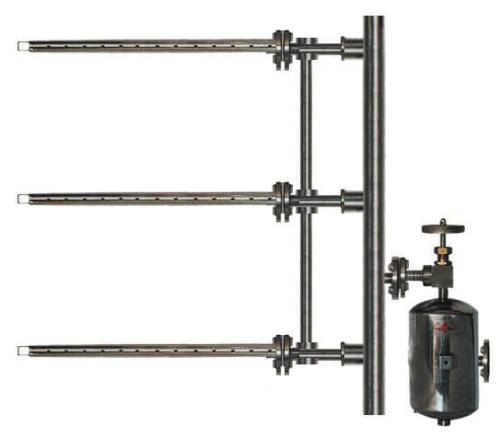

多喷杆干蒸汽加湿器外形图：

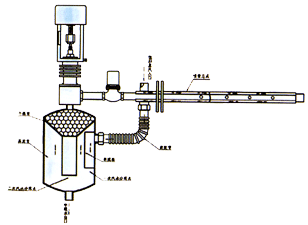

内置型干蒸气加湿器：

      工作原理：

  加湿时,将加湿器蒸汽入口与饱和蒸汽源接通,饱和蒸汽在外环管内流动,对喷管进行预热,进入汽水分离管内,使饱和蒸汽中的凝结水分离,冷凝不经疏水器排出。干蒸汽经喷管进行二次蒸发汽化,从喷孔中喷出,实现对周围空气加湿。

加湿器特点：

  ◆设计独特，是一种汽水分离彻底，不含杂质的洁净等温加湿方式；

      ◆采用全不锈钢制造，耐腐蚀、体积小、样式美观、安装方便，使用寿命长；

      ◆内置式独家技术,可帮助用户解决因安装场地所局限的烦恼,成本相对降低；

      ◆消声设计，使用此干蒸汽加湿器喷射蒸汽时无哨音， 减少了噪音；

      ◆ 能满足不同尺寸的空调系统及送风管道加湿要求使用条件；

      ◆ 必须有蒸汽源，蒸汽表压在0.02-0.4Mpa范围内，大于0.4Mpa时，需要减压；

      ◆ 蒸汽源温度：小于150℃；

      ◆ 环境条件：温度4℃－40℃,湿度过≤85%RH；

      ◆ 用于组合空调机组，新风机组，风道内安装；

      ◆ 电源：AC220V,50HZ;允许波动范围：-15％～+10％；

  ◆ 疏水器：选用自由浮球式或倒置桶式疏水器,并加装旁通阀；

      ◆ 加湿器进口应装过滤器,确保蒸汽洁净；

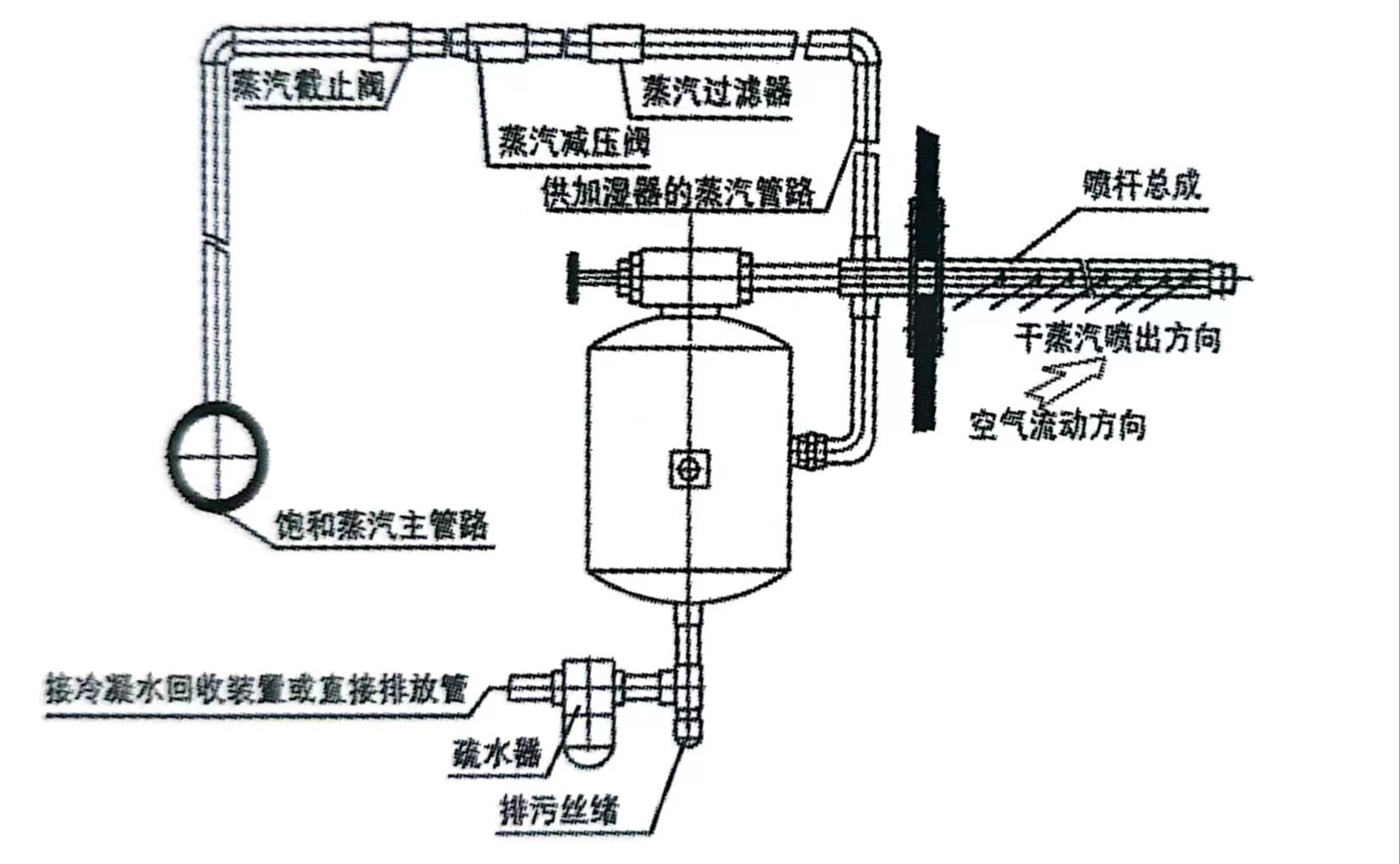

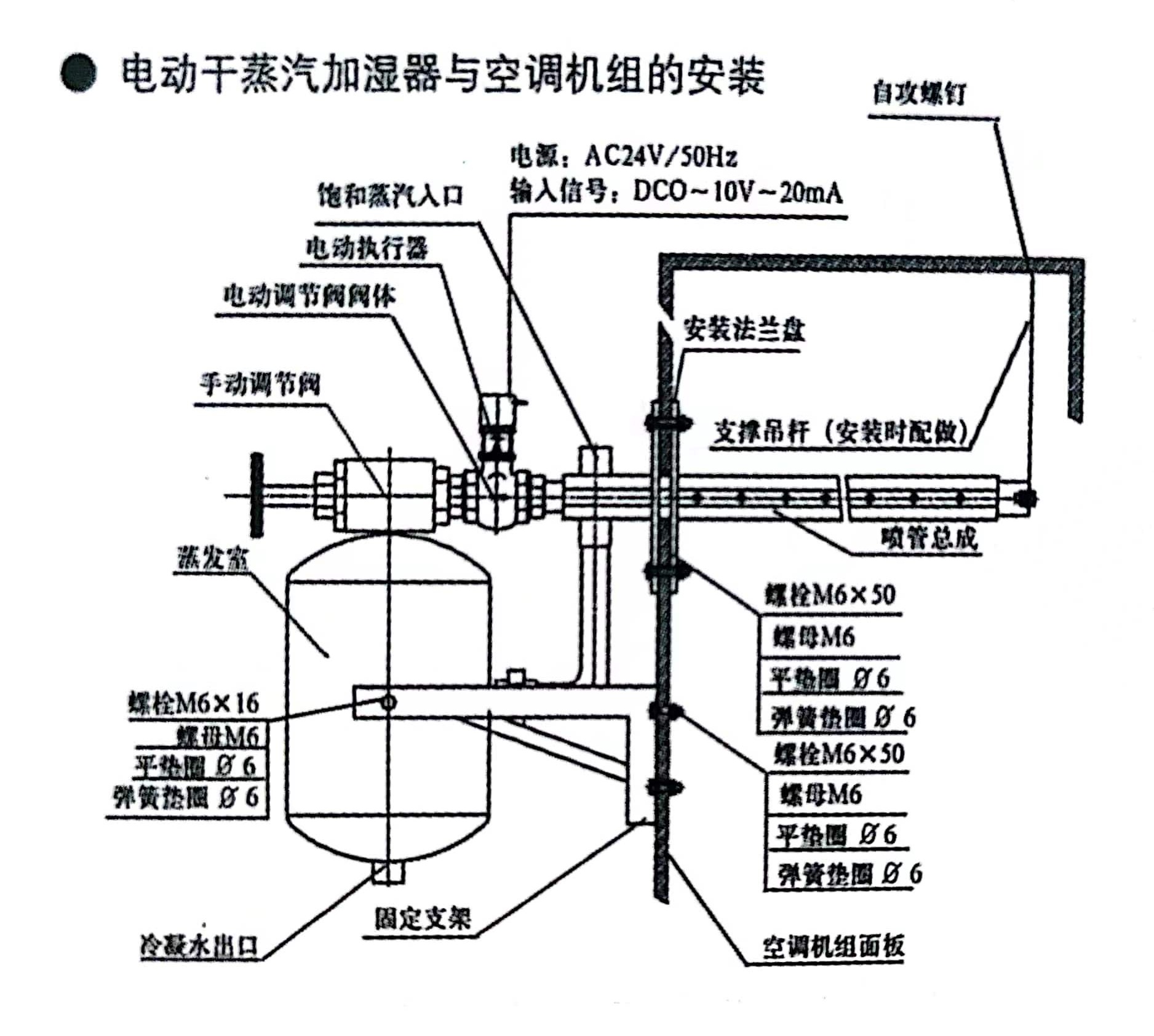

加湿器安装：

       RQ型干蒸汽喷射式加湿器安装注意事项

        1、加湿器的安装应保证在吸收距离之内，否则采用多喷管加湿器，喷管应与气流方向成一直线。

        2、喷管的末端应向上略有倾斜为好，以利于冷凝水都能流回闪蒸腔里。
        3、喷管应安装在距表冷下游至少250mm以上的地方。
        4、加湿器喷管与控制感应元件之间至少保持2m以上的距离。
        5、喷管应尽可能安装在加热器与消声器之间，以利于消除蒸汽喷射噪声。
        6、安装多喷管时，喷管间距应相等。

左右式判定：

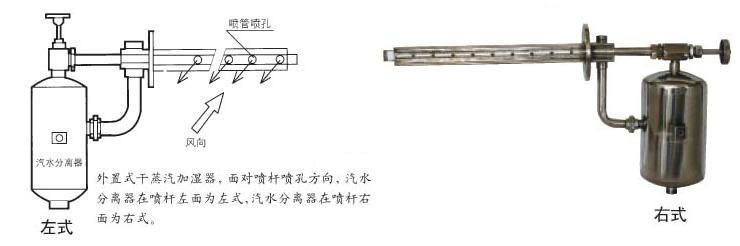

   干蒸汽加湿器左右式判定规则：从喷管向蒸汽罐方向看，若喷管出口的蒸汽方向向右，泽该干蒸汽加湿器为右式；反之，则该干蒸汽加湿器为左式。

干蒸汽加湿器的吸收距离：

由以上分析可知，选择使用蒸汽加湿器必须考虑蒸汽的吸收距离，它与以下四点因素有关：

选型举例：

　　机组：

　　风量V=4000m3/h，空调箱内截面尺寸 高×宽＝700mm×1000mm蒸汽源压力P=0.2Mpa 机组所需加湿量Wmax=33kg/h 设计采用电动干蒸气加湿器

　　选择：

　　<查表>1 根据蒸气源压力=0.2Mpa, 加湿量Wmax=33kg/h,<35kg/h应选择RQD-15-φ6的干蒸气加湿器型号-①

　　<查表>2 根据空调箱体宽度W=1000mm,在〔890mm～1060mm〕范围内，选择喷管长度L4=910mm-②

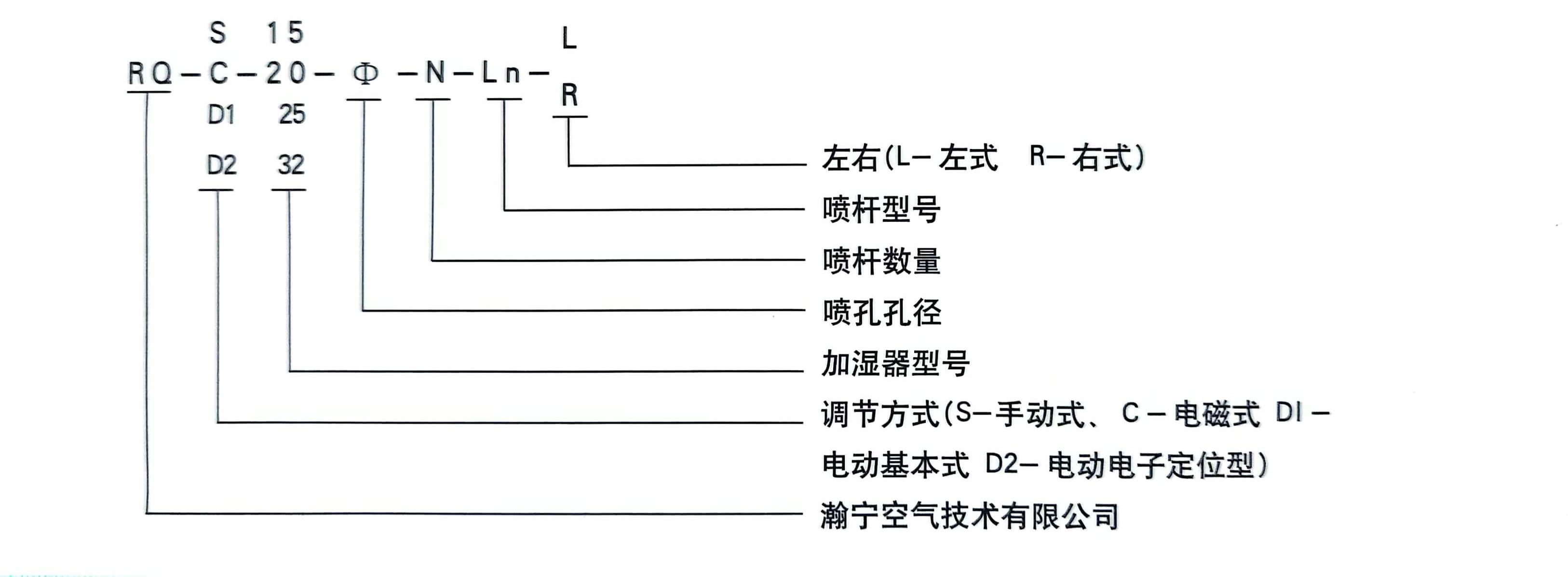

　　综合-①,-②用户可选择RQD-15-φ6-L4型干蒸汽加湿器

　　※如果用户需要最简易的电磁阀型电动干蒸汽加湿器，电磁阀为24V型式

　　订购∶RQD-15-φ6-L4-M1-24V型即可

　　※如果用户需要24VAC信号实现可靠地开闭干蒸汽加湿器

　　订购∶RQD-15-φ6-L4-M2型即可

　　※如果用户需要精确调整干蒸汽加湿器的加湿量(工业领域中必须使用)，用户的电控信号为4～20mA。

　　订购： RQD-15-φ6-L4-M320mA型即可

　　※如果用户需要订购带西门子电动驱动器的干蒸汽加湿器, 并可以实现精确PID比例调节,驱动器本身 含弹簧复位功能，用户的电控信号为0～10V 订购∶RQD-15-φ6-L4-M(SKD32.50)型即可

多喷杆选配原则：

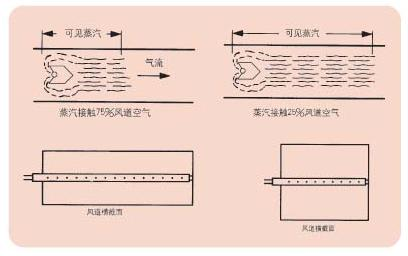

　　干蒸汽加湿器吸收距离的概念: 在空调机组或风道内，干蒸汽加湿器的喷管安装位置与下游物体之间的距离如果太短，干蒸汽加湿器喷射出的蒸汽来不及扩散到空气中与空气均匀混合就遇到冷物 体，饱和蒸汽遇冷物体将会产生冷凝水，造成中效过滤器湿阻超大，风机及风道带水，电机烧毁等严重故障。为避免这种现象的产生，就规定了空调机组内干蒸汽加 湿器喷管和下游物体之间的最短距离，这就是干蒸汽加湿器的吸收距离。如果计算出的吸收距离大于喷管与下游物体的实际距离L，则需采用多喷管干蒸汽加湿器或 快速吸收管式干蒸汽加湿器！

　　由于计算干蒸汽加湿器吸取距离的公式较复杂，样本中无法举例，故建议：

　　※ 对于舒适性加湿常温送风空调（送风温度>20℃）（一般写字楼或宾馆等用户，室内相对湿度仅为40~45%RH），设计院或空调厂选择600mm加段；

　　※ 对于舒适性加湿，如空调为低温送风空调，则必须进行 蒸汽吸收距离的计算，否则极易出现蒸汽冷凝过水问题；

　　※ 对于工艺性加湿（一般有中高效过滤器或车间内要求湿度很大），请与北京瀚宁公司联系，即可获得我公司的 快速技术支持，这样可以很方便地获得蒸汽吸收距离及瀚宁多喷管或快速吸收管喷杆数量及型号等数据，从而达到准确简易的设计选型目的。

方案比较：

一体化电动干蒸汽加湿器的工作程序：

　　饱和蒸汽通过干蒸汽加湿器的饱和蒸汽入口进入喷管外套，并在喷管的套中作横向运动，对内喷管进行保温（保温温度120℃以上），随后蒸汽进入蒸 发室，并在蒸发室内完成冷凝水和干蒸汽的分离，冷凝水由蒸发室底部经疏水器流走；干蒸汽在电动驱动器打开阀门后经内喷管喷出。由于蒸汽管道和喷杆外套中的 冷凝水随时可从蒸发室底部的疏水器流走，故不会引起电驱动器打开阀门瞬间的喷水问题。

分体式电动干蒸汽加湿器的工作程序：

　　饱和蒸汽在电动蒸汽阀未打开时在管道内积聚不少冷凝水，且此时干蒸汽加湿器机器为完全冷却状态（与室温相同）。当蒸汽阀打开时，夹带有大量冷凝 水的饱和蒸汽经冷状态的干蒸汽加湿器时会再产生很多的冷凝水，此时进入蒸发室的冷凝水根本来不及从底部的疏水器排走，便被蒸汽夹带着进入内喷杆并射到空调 箱内，这就是人们常说的电动干蒸汽加湿器“开机喷水” 的现象。干蒸汽加湿器喷水将造成下游中效及高效过滤器的湿阻急剧增大，损坏过滤器，还会造成风机电机损坏，风道带水的严重后果！

解决干蒸汽加湿器喷水问题的方法：

　　在设计和使用中采用一体化电动干蒸汽加湿器结构，大力推广一体化电动干蒸汽加湿器的概念，并在电驱动器的使用中推广使用国际标准电控接口的电驱动器，如0~10VDC受控信号的电驱动器。
