概述：

       风管式加湿器是制作一段特殊风管管道，将加湿器放置其中，当风从风管中通过时，干燥的空气得到加湿。

风管式加湿器分类：

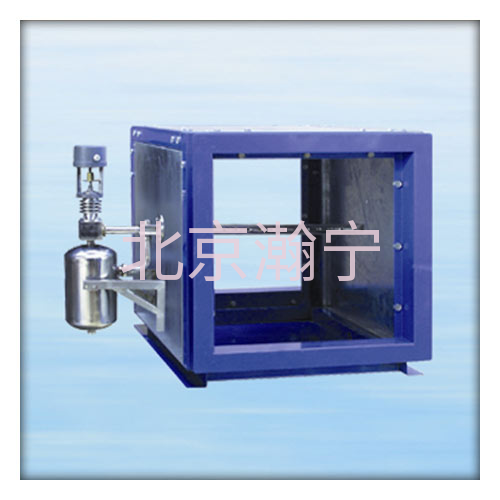

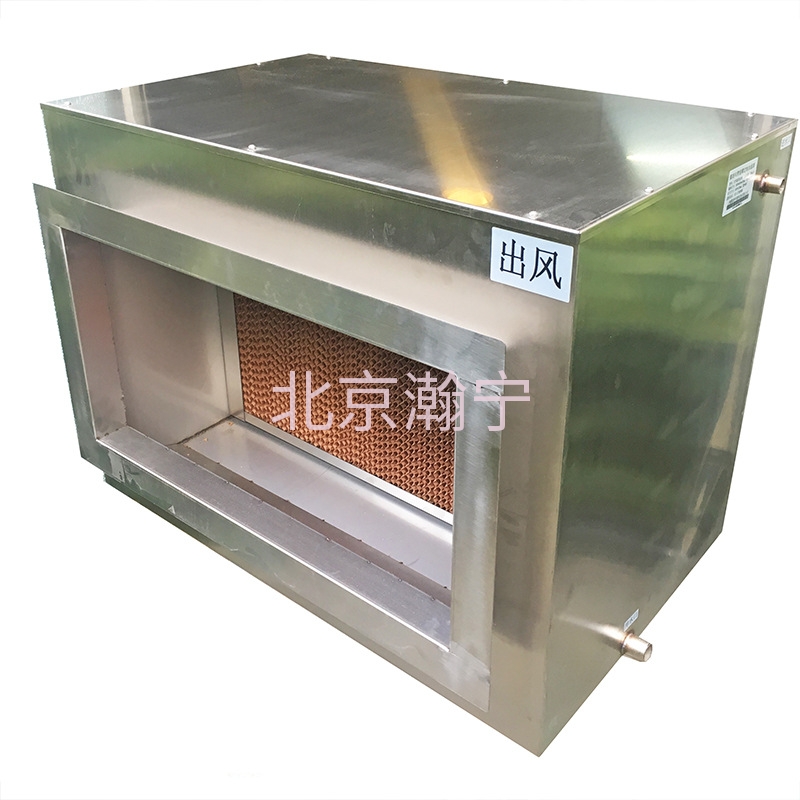

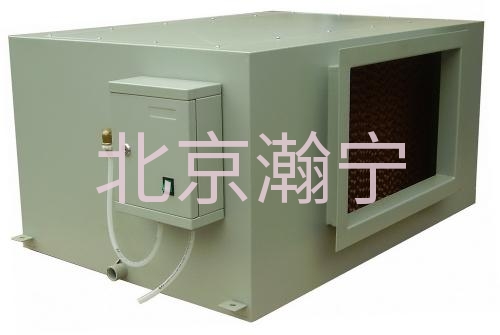

       风管式湿膜加湿器                                                                                     风管式蒸汽加湿器

风管式湿膜加湿器工作原理:

       风管式湿膜加湿器是将湿膜加湿器安装在加湿风管中，一般而言，在没有蒸汽源或蒸汽源较难引入，且组合空调或新风机组中没有装湿膜加湿器所需要的加湿空间时采用此方式。风管湿膜加湿器工作时，洁净的自来水经过电磁阀用特殊的布水方式使湿膜处于湿润状态，干燥的空气从潮湿空隙中通过而得到加湿。

风管湿膜加湿器结构特点：

       1、风管湿膜加湿器框架采用特殊轧制的异型结构钢制造，强度高，耐腐蚀，密封性好，外形美观。风管湿膜加湿器有框架式结构和焊接式结构两种形式。当风管的截面积长边尺寸大于1200mm,建议采用框架式结构。

      2、风管湿膜加湿器自带接水盘和排水口，确保加湿器多余的水能够畅通排出。

风管湿膜加湿器的使用条件：

       1、使用环境：温度  0-40℃     相对湿度  小于90%RH，在风道中安装；

       2、水源：自来水或同类型水；

       3、供水压力：大于0.05MPa;

       4、通过风管湿膜加湿器的风速小于3.5m/s;

       5、风管湿膜加湿器的排水管径；

                5.1、当风量小于8000m³/h，选用DN25;

                5.2、当风量介于8000-20000m³/h，选用DN32;

                5.3、当风量大于20000m³/h，选用DN40;

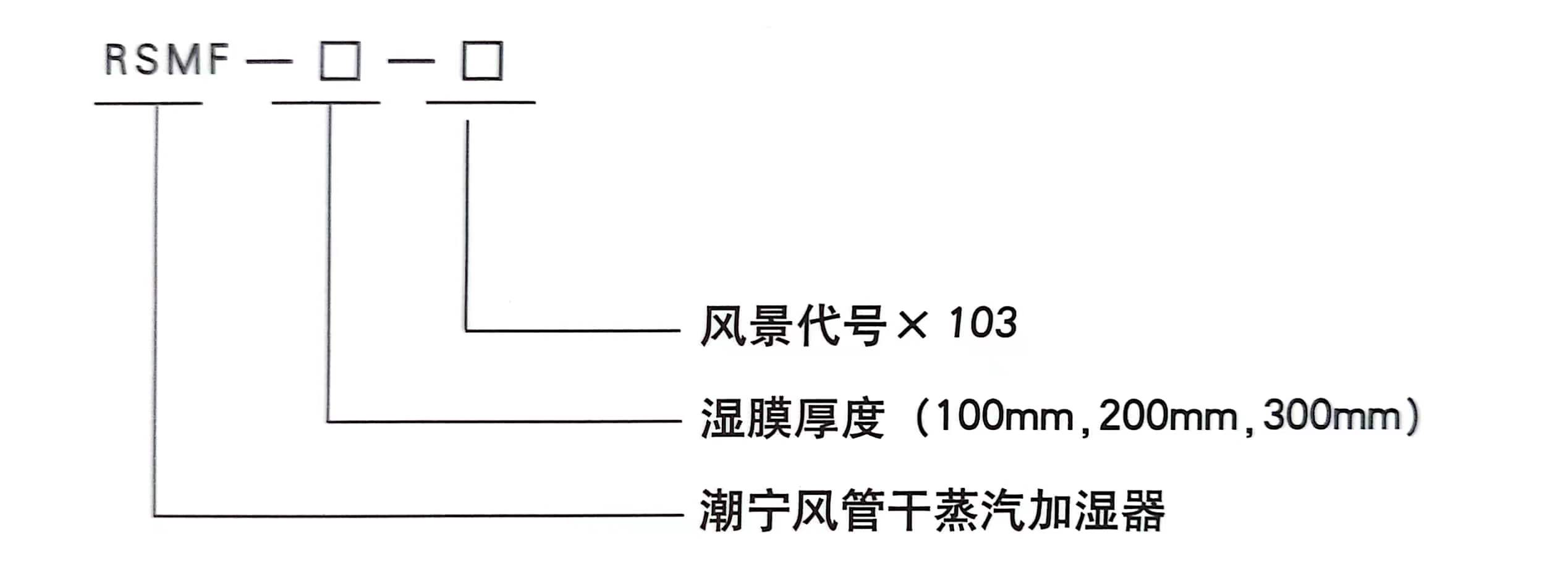

风管湿膜加湿器型号编制说明：

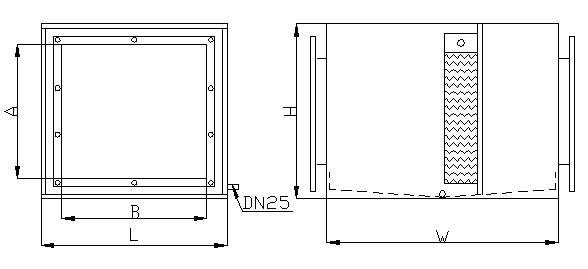

风管湿膜加湿器外形尺寸图：

风管湿膜加湿器技术参数：

        说明：（1）、上表中的标准加湿量是按照100mm厚湿膜加湿器计算。

                  （2）、进出口的具体尺寸可依据现场风道尺寸确定。

风管干蒸汽加湿器工作原理：

        风管干蒸汽加湿器是将干蒸汽加湿器安装在加湿风管中。一般而言，如果组合空调或新风机组中没有足够的安装干蒸汽加湿器所必需的加湿空段(如吊顶式新风机组盘管与 风机紧靠在一起)，若强行放置干蒸汽加湿器，就将导致喷出的蒸汽未能充分扩散即被吹进风机内，造成蒸汽冷凝带水，轻则导致风道和空调带水，重则烧毁风机电 机。风管干蒸汽加湿器由于安装有湿膜挡水板，加上风道中没有阻挡物，有足够的蒸汽扩散空间，故不存在以上问题。

        风管干蒸汽加湿器一般安装于顶部，为操作控制方便均采用电磁或电动控制方式。

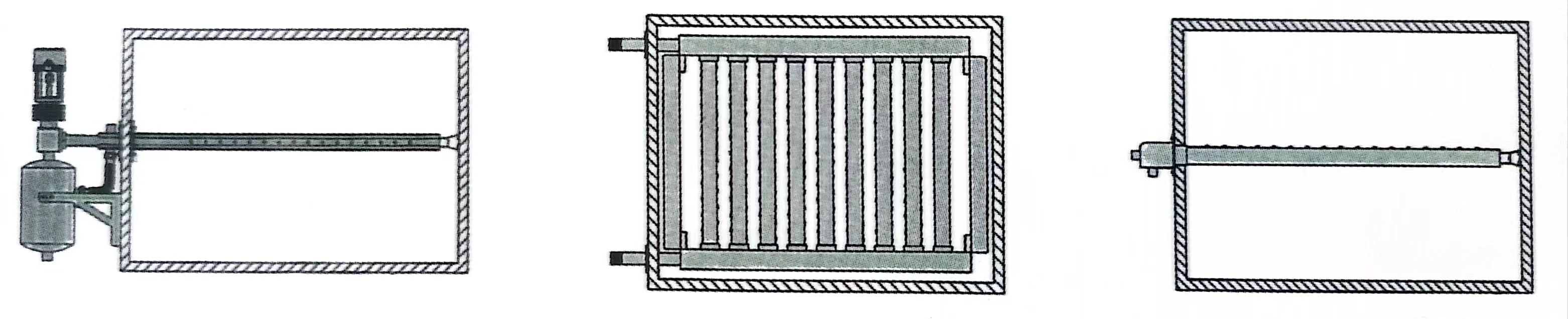

风管干蒸汽加湿器外形示意图：

风管干蒸汽加湿器外形尺寸：

       风管干蒸汽加湿器外形尺寸参考风管湿膜加湿器外形尺寸及技术参数图。

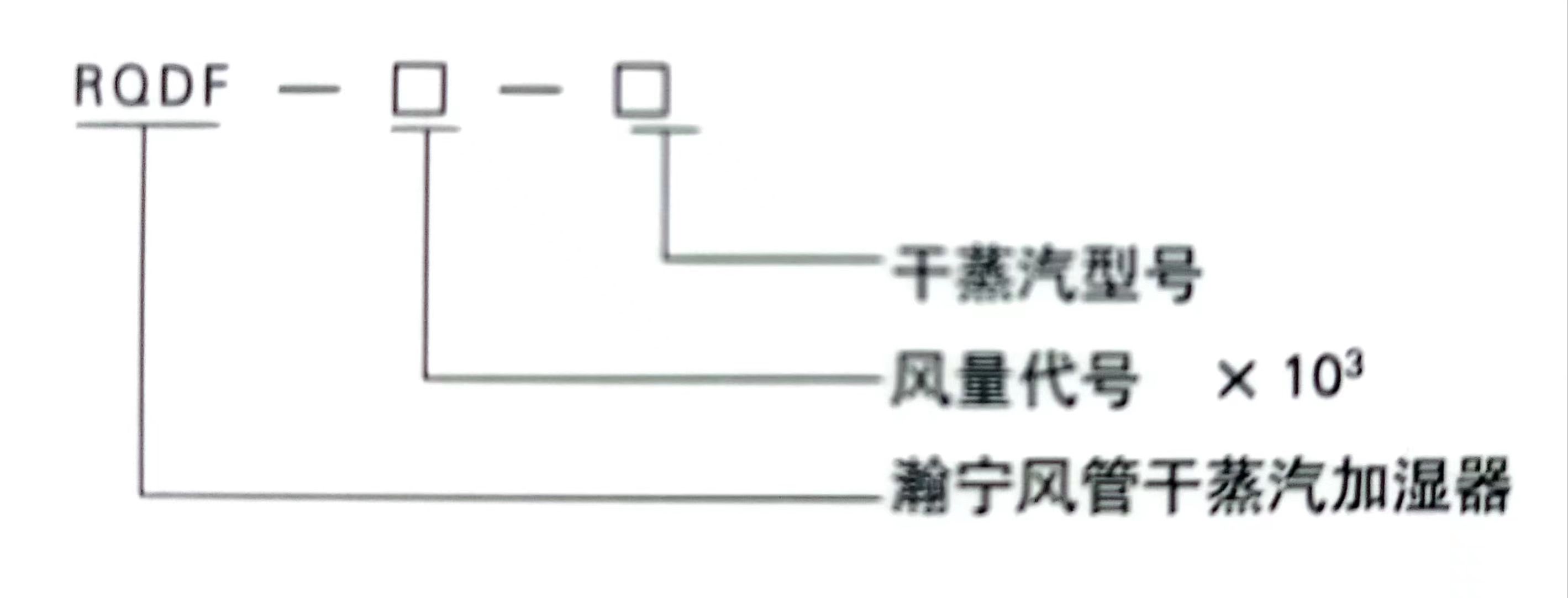

风管干蒸汽加湿器编制说明：

风管干蒸汽加湿器选型：

       [例一]风管单层管干蒸汽加湿器选型

        已知：
　　 某工程风管风量为2000m3/h，加湿量为16kg/h，蒸汽管道压力为0.2mpa，吊顶高度为600mm，吊顶式新风机组中没有加湿段，用户想用电动两通阀型干蒸汽加湿器，试选型。

        已知：
　　 该工程风管风量为2000m3/h，吊顶高度为600mm，设计选用500mm高度的风管，风管宽度定为700mm（一般加湿风管内的风速宜小于3m/s）。

        又知：
　　加湿量为16kg/h，蒸汽压力为0.2mpa，查STAND干蒸汽加湿器版产品样本可选型为：SQE(D)-15-Φ6-M2。

        又因：风管宽度为700mm，则干蒸汽加湿器喷管长度最佳选择为L3。

         →用户应选用瀚宁的风管干蒸汽加湿器的型号为：

         RQDF-2-RQD1-15-Φ6-L3-M2)

         注：加湿风管尺寸为：长×宽×高=800×700×500。

        [例二]风管快吸式蒸汽加湿器选型

        已知：
　　 某工程（工业厂房）风管风量为15000m3/h，加湿量为130kg/h，蒸汽管道压力为0.2mpa，无吊顶，用户要求采用低温送风方式（厂房发热量很大）送风相对湿度达到90%以上，空调机组中没有合适加湿段，用户想采用电动调节阀型干蒸汽加湿器，试选型。

        已知：
　　 该工程风管风量为15000m3/h，吊顶高度没有限制，为气流混合均匀考虑，设计加湿风管高度为900mm。风管宽度定为1700mm（一般加湿风管内的风速宜小于3m/s），风管长度为800mm。

        又知：
　　 加湿量为130kg/h，蒸汽压力为0.2mpa，因此项目为低温高温送风的工业项目，故应推荐蒸汽快速扩散器型加湿器，以防止蒸汽扩散不及时而造成的风道侧避冷凝问题！查瀚宁快吸式蒸汽加湿器产品样本可选型为：SKS-900×1700-7

        用户应选用瀚宁风管干蒸汽加湿器的型号为：

        RQDF-15-RQK-900×1700-7

        注：加湿风管尺寸为：长×宽×高=800×1700×900。

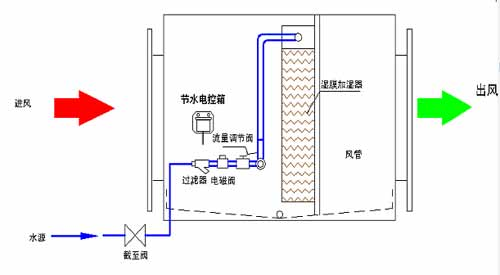

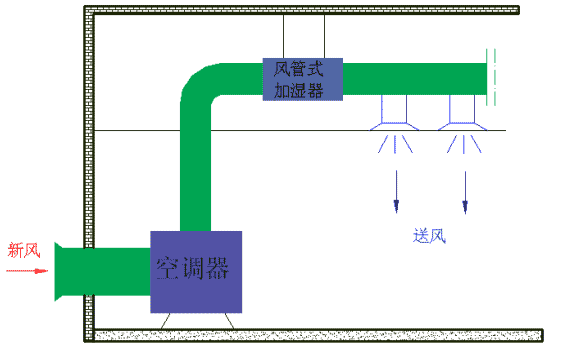

风管式加湿器安装示意图：
