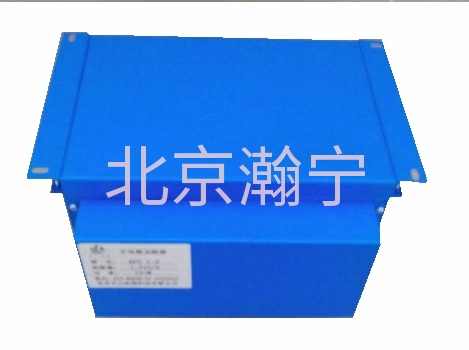

简述：

       RMC风机盘管电极式加湿器是由北京瀚宁空气技术公司研制生产的最新一代电极式加湿器产品。该产品具有体积小巧、结构紧凑、功能完整、控制精确的特点；尤其是普通型RMC加湿器总高度不超过225mm，整体式RMC加湿器不超过230mm，使得其特别适用于与风机盘管等空调末端产品进行配套，解决了该领域的一个长期的技术难题。

       其工作原理同电极加湿器相同。

主要适用领域：

本产品可以配合风机盘管、新风换气机、恒温恒湿空调、柜式空调、户式中央空调等空调产品使用。因其加湿洁净，适用于机房、实验室、手术室、电子厂房、家庭、宾馆、办公室等一应场所。

技术特点：

1. 体积小，尤其高度不超过230mm，可以安装在吊顶中；

2. 使用一般的自来水，对水质没有特殊要求；

3. 运行安静，不影响使用环境；4. 整机采用微电脑控制，全自动运行，安全可靠，运行稳定性好；

5. 加湿洁净，没有“白粉”污染，适合任何需要洁净加湿的场合；

6. 采用电极式加热原理，运行安全，不会产生“干烧”现象；

7. 雾化效率接近100％，一般不需要单独设立加湿段，节省空间，而且不消耗风压；

8. 湿度调节方便。利用安装在墙壁上的湿度控制器可以随时调节需要的湿度设定值；

9. 标准化产品。适合与任何厂家的空调类产品配合；

10. 加湿桶采用耐高温的工程塑料，稳定可靠，寿命长；

11. 价格便宜，适合大批量采用。

RMC风机盘管电极加湿器外形示意图:

RMC风机盘管电极加湿器技术参数:

RMC风机盘管电极加湿器与风机盘管安装：

        1、RMC风机盘管电极加湿器主要与风机盘管配合使用示意图

注意事项

       ★加湿器上部要求安装水平，以确保底面的倾斜角度（排水口处于最低位置）。

       ★注意蒸汽软管的安装要求。很多时候加湿器不能正常工作是因为错误的安装蒸汽软管造成的。

       ★加湿器如果安装在吊顶里面，要求必须在吊顶平面上预留检修口。加湿器要求安装在检修口的正上方。检修口的最小尺寸要求：普通型为450×450mm，整体型为500×500mm。如检修口不符合该标准，则必须保证加湿器能方便的拆卸，以便以后的设备检修和维护。

       ★加湿器应当与空气处理设备的风机连锁。风机停机时加湿器不允许运行。

       ★加湿器外壳必须作良好接地。

       2、连接蒸汽软管和冷凝水管

       蒸汽软管的安装要求：

       a、绝对不允许出现“存水弯”或“死弯”！（见下图示）

       b、蒸汽软管的长度不允许超过1米。

好	好
好	错误

       冷凝水管的连接：

       冷凝水管的一端连接在喷嘴的下部冷凝水出水口上，并用喉箍固定；另一端放置在风机盘管的排水盘中，或者连接回到加湿器的水盘中，并固定。注意不要出现存水弯。

       2、进水管路连接

       在加湿器的安装位置提供自来水管道。在自来水管道的出水口处加装水阀（用户自备）和水过滤器（用户自备）。再用随机提供的补水软管把加湿器的进水电磁阀和水过滤器连接上。

       3、排水管路连接

       排水管的主管道要求使用耐温100℃以上的胶管，或者钢管、铜管等，绝对不允许使用PVC管。一般来说，要求管道直径不小于6分管。

       4、连接供电电线

       用3线的2.5的电线作为供电电线。供电为220V单相。该组电线的三根分别为火线、零线和地线。根据电路图的说明，分别把三根电线接入加湿器电路板的端子上。RMC加湿器要求与空气处理设备的风机连锁控制，就是说：当空气处理设备的风机在运转的时候才可以开启RMC加湿器，在风机停止的时候，加湿器应当无条件停机。

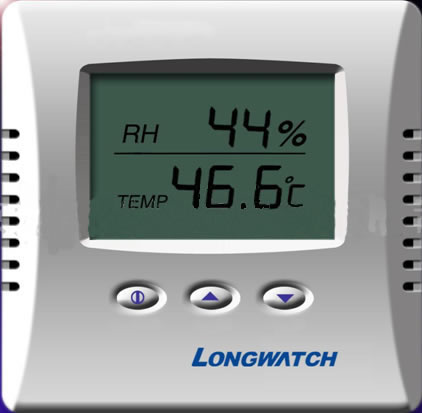

       5、湿度控制器

       本加湿器采用开关式湿度控制器，可以选用我公司提供的产品，也可以采用其他品牌的产品。如采用其他品牌产品，需事先要得到我公司的认可。下图为我公司提供的湿度控制器书意图。
